Funktionsbaustein

fb_switch

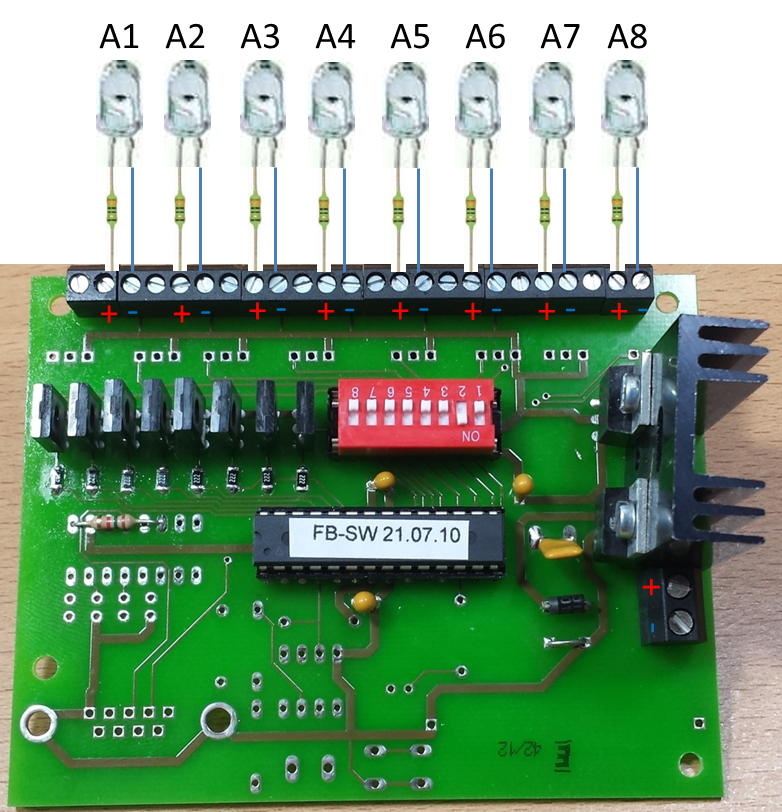

Der Funktionsbaustein dient der Steuerung von DC-Car® Fahrzeugen ohne Digitalzentrale, PC Steuerung usw.. Jeder Funktionsbaustein verfügt über 8 Ausgänge, an welchem fest definierte Kommandos permanent ausgegeben werden. Über daran angeschlossene Infrarotleuchtdioden bekommen die Fahrzeuge dann das entsprechende Kommando an der entsprechenden Stelle auf der Anlage gesendet. Zum Beispiel vor dem Tunnel „Licht an“ und nach dem Tunnel „Licht aus“. Die Versorgungsspannung sollte zwischen 9 – 16 Volt Gleich- oder Wechselspannung liegen. An den Ausgängen steht ein Strom von insgesamt 1 Ampere zur Verfügung.

Der Funktionsbaustein „Switch“ ersetzt die bisher einzeln angebotenen Funktionsbausteine A-H. Über einen DIL-Schalter auf der Baugruppe stellt man den gewünschten Funktionsbausteintyp ein. Damit bleibt man auch bei Veränderungen der Anlage immer flexibel.

Eine Übersicht über die derzeit verfügbaren Infrarotkommandos bzw. Funktionsbausteintypen finden sie hier.
