Verdrahtungsschema Dritte Bremsleuchte bei kombiniertem Brems/Rücklicht

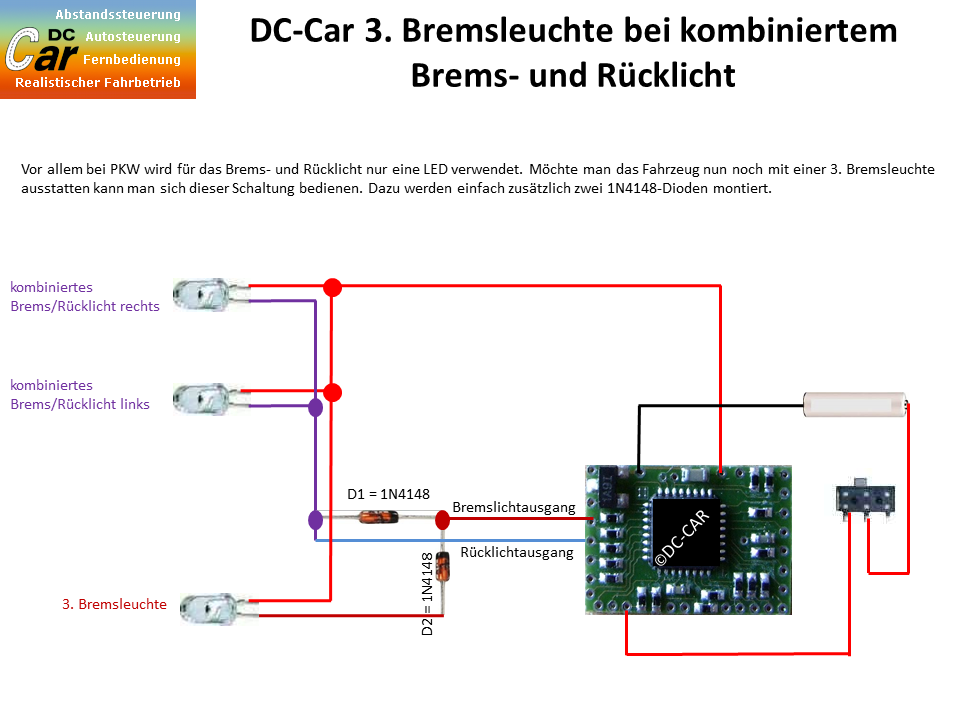

Vor allem bei PKW oder Kleintransportern wird häufig eine LED für ein kombiniertes  Brems- und Rücklicht verwendet. Wenn man nun auch noch eine Dritte Bremsleuchte dazuschalten möchte, muss man einen kleinen Trick verwenden, damit Diese nicht auch beim Einschalten des Rücklichtes leuchtet. Dafür werden zwei Dioden (1N4148) gemäß dem Schaltbild in die Zuleitung eingeschleift.
