CV-Programmer

Prinzipiell ist es nicht nötig, die Einstellungen des DC-Car®-Decoders zu verändern. Die Werkseinstellungen sind für den normalen Anlagenbetrieb vor konfiguriert. Jedem Anwender steht es jedoch frei, eigene Anpassungen und Modifikationen verschiedenster Funktionen am Decoder vorzunehmen. Dies ist durch Verändern der Werte in so genannten Configurations-Variablen (kurz CV´s) möglich. Die verschiedenen Möglichkeiten dazu finden Sie in der CV-Liste.

Download der CV-Liste für:

DC-Car® Decoder DC07 und DC08

DC-Car® Decoder DC05 und DC06

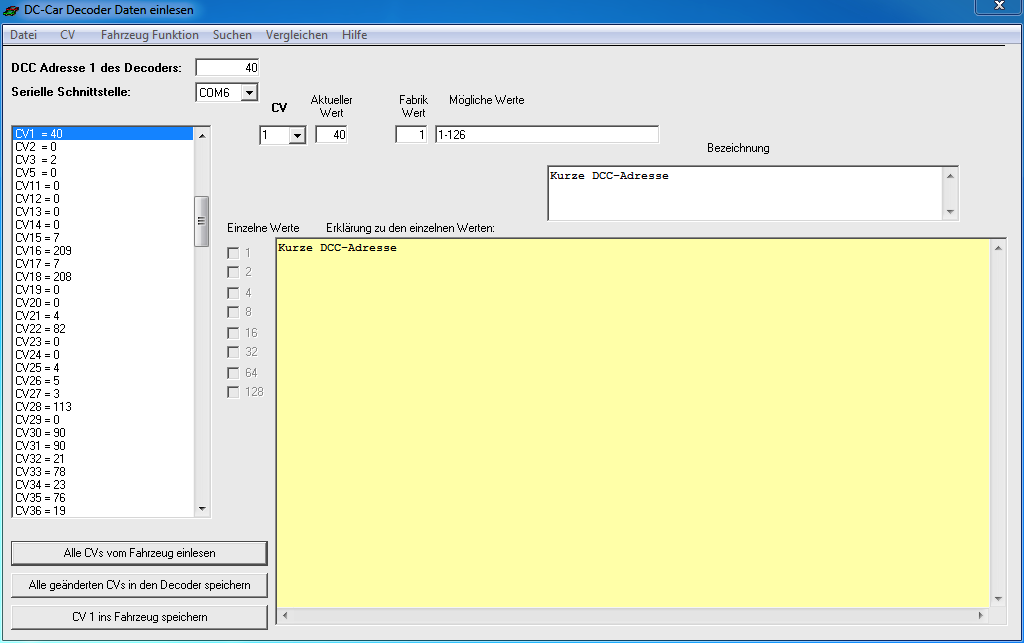

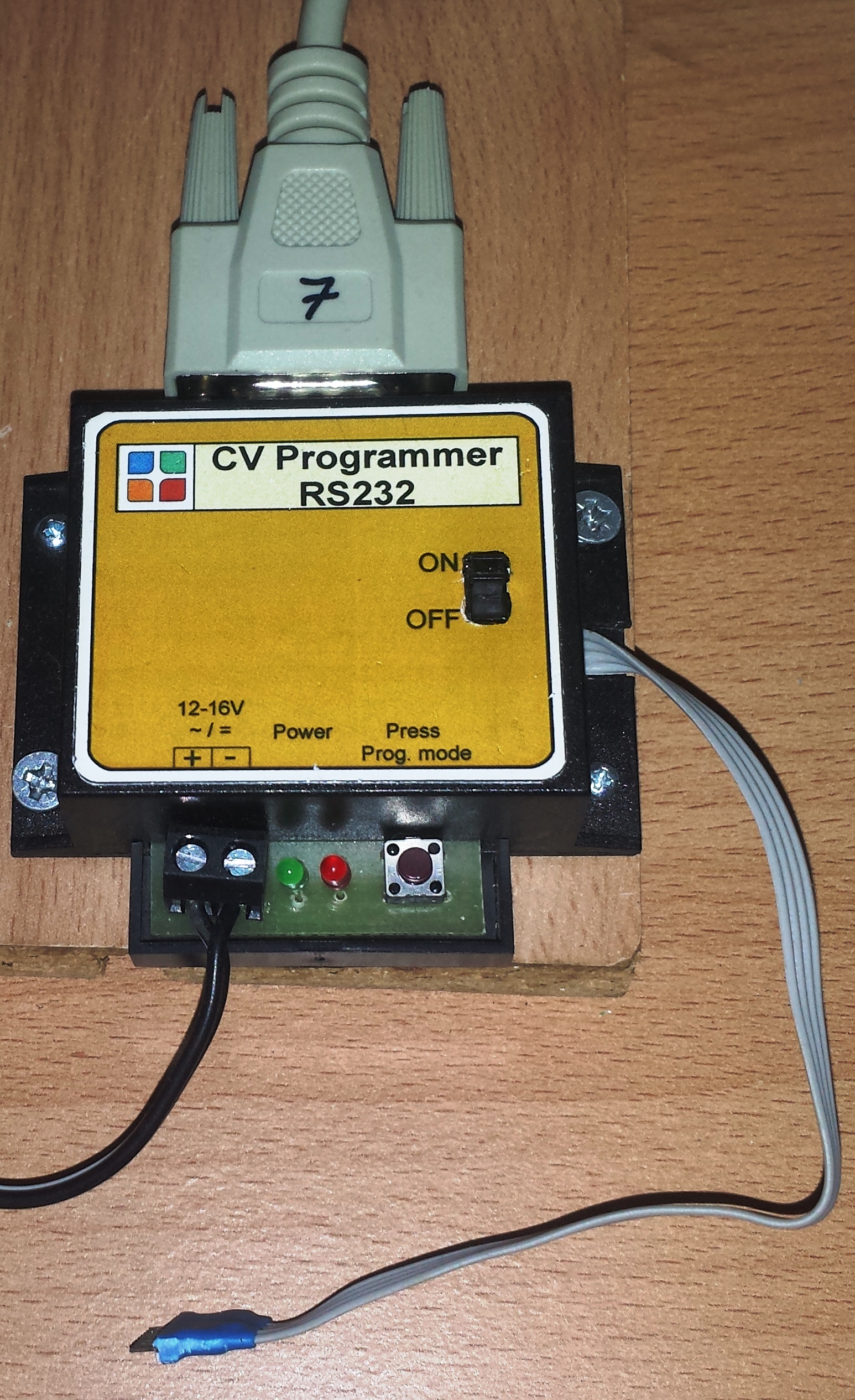

Mit dem Schnittstellengerät und der Software „CV-Programmer“ ist dies in Verbindung mit einem normalen Windows®-PC problemlos möglich.

20140729_125617 Unbenannt

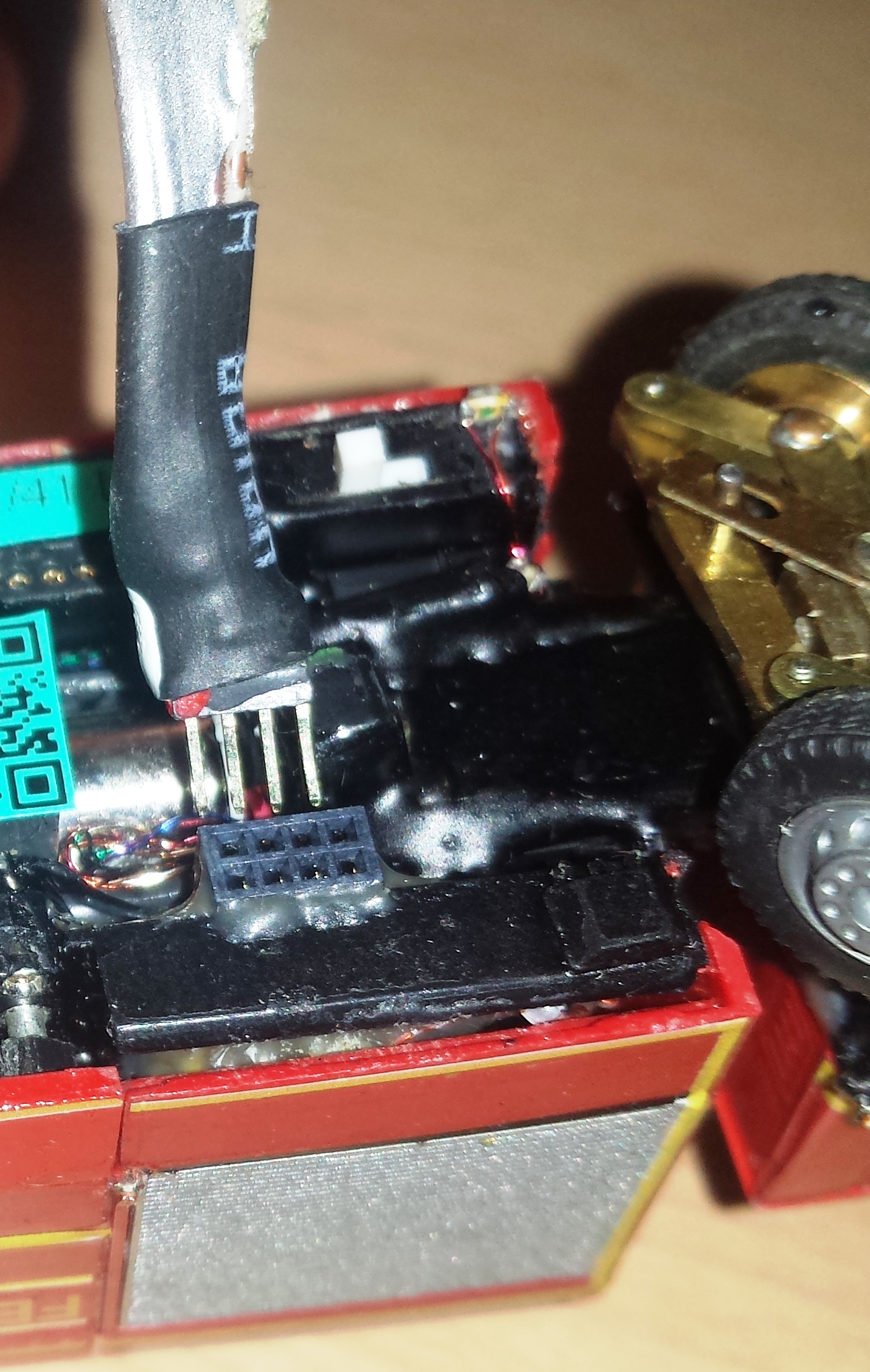

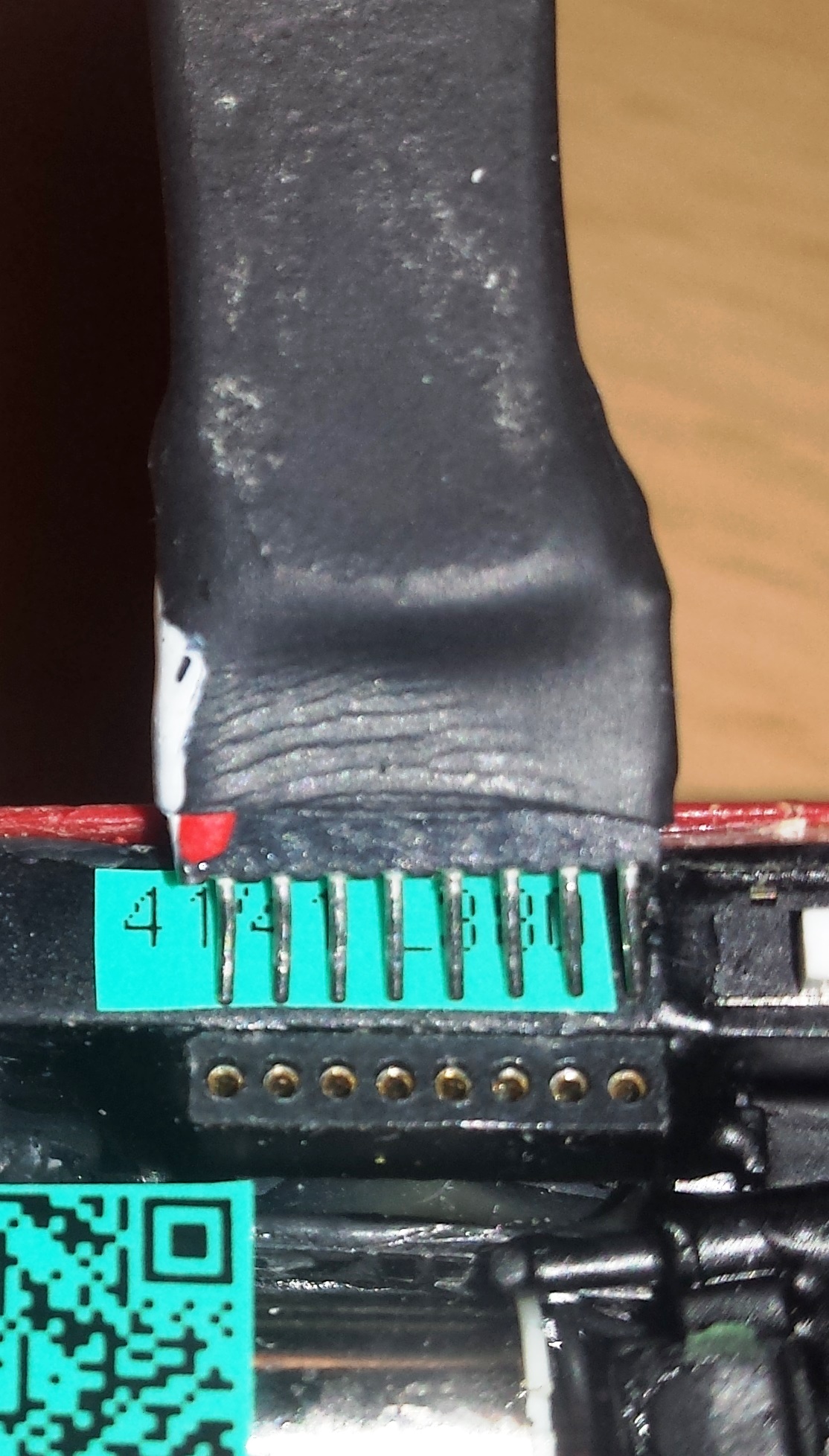

Voraussetzung dafür ist eine 8polige Updatebuchse, welche von außen zugänglich am Fahrzeug angebracht ist.

20140729_125822 20140729_125756

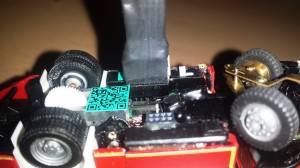

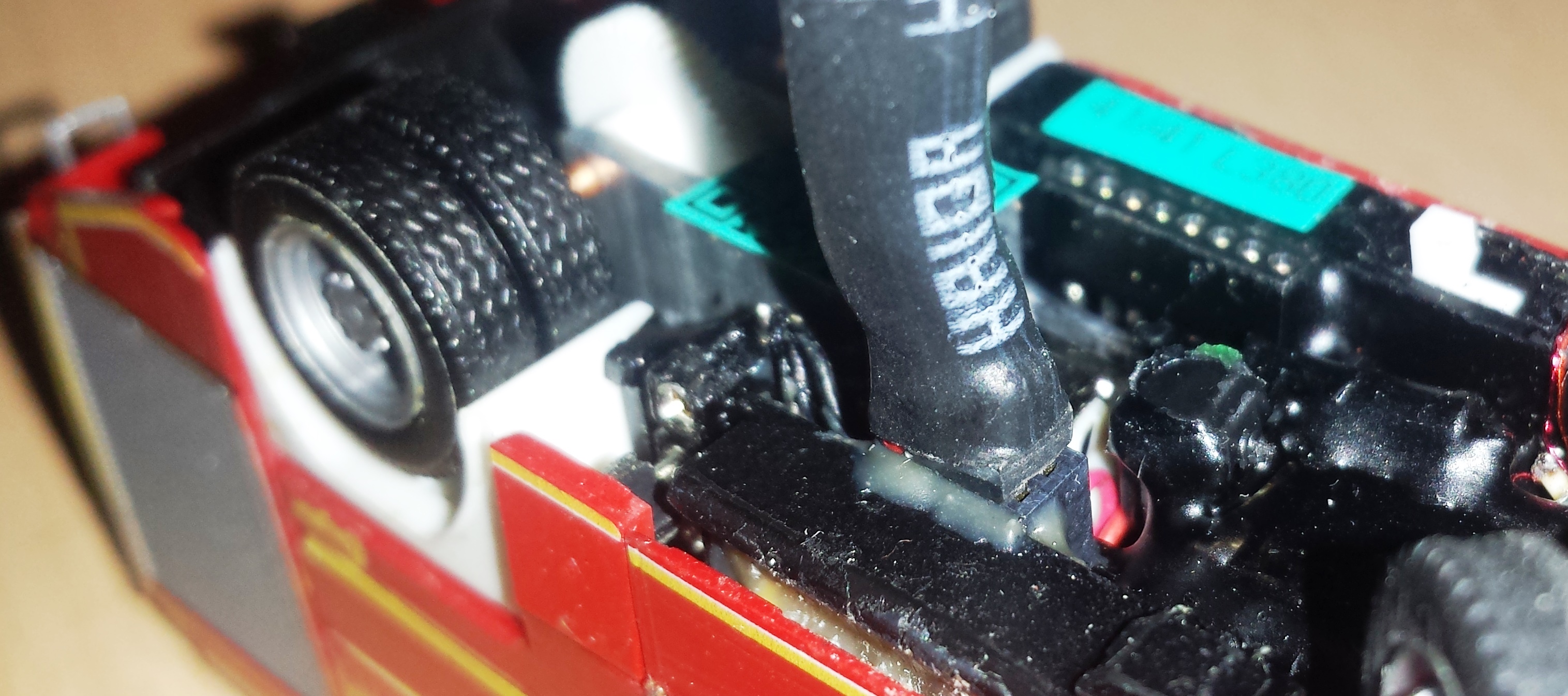

Das Schnittstellengerät „CV-Programmer“ wird mit dem beiliegenden Kabel an das Fahrzeug angeschlossen.

20140729_125842 20140729_125723

Das Schnittstellengerät ist via USB oder Serielle Schnittstelle mit dem PC verbunden. Die Stromversorgung erfolgt entweder vom USB-Anschluss oder durch ein separates Steckernetzteil. Das Fahrzeug muss ausgeschaltet sein.

Reihenfolge zum Auslesen des Decoders:

  1. Programmierkabel mit der Updatebuchse verbinden
  2. Taster am Schnittstellengerät drücken und gedrückt halten
  3. Schalter am Schnittstellengerät auf „Ein“ schieben
  4. wenn Fahrzeug mit den Frontscheinwerfern schnell blinkt, Taster loslassen

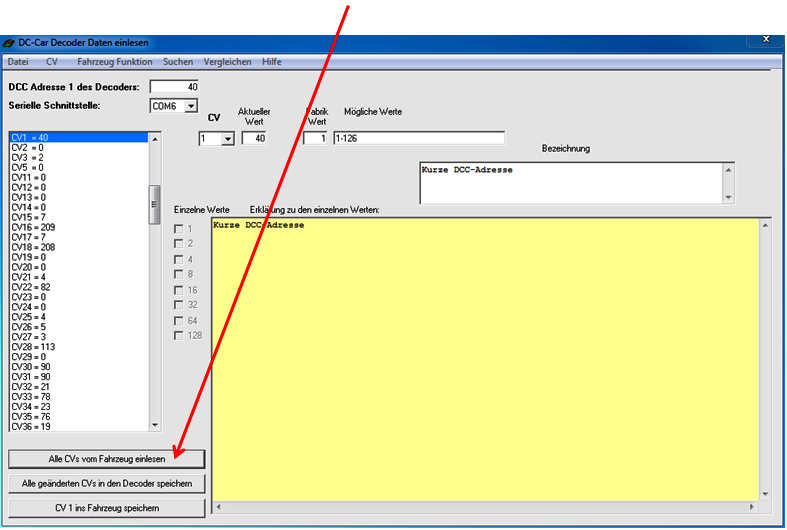

  5. Der Decoder ist nun bereit, in der Software „CV-Programmer ist nun der Button „alle CVs vom Fahrzeug einlesen“ zu drücken

dc_car_anschlussplaene_original

Jetzt können die einzelnen CVs verändert und in den Decoder hineingeschriebenen werden.



Das Schnittstellengerät können Sie bei mir erwerben.

Die kostenlose Software „CV-Programmer“ gibt es hier zum download:

Download „CV-Programmer“ Version: 578L Installationsversion als EXE-Datei

Download „CV-Programmer“ Version: 578L Installationsversion als ZIP-Datei

Bitte folgen Sie nach dem Download einfach der Installationsroutine.



Für Experten und Bastler gibt es hier die Vorab-Testversion

Download „CV-Programmer“ Version: 580 Installationsversion als EXE-Datei

Download „CV-Programmer“ Version: 580 Installationsversion als ZIP-Datei
