Mikro-Soundmodul Analogbetrieb

Achtung: Dies ist nur eine Art „Notbetrieb“. Das Soundmodul ist grundsätzlich dafür nicht ausgelegt. Bislang war es mir nicht möglich, mehr als einen Soundslot analog zu bedienen. Der Support durch mich beschränkt sich nur auf den Digitalbetrieb.

Wenn keine Digitalzentrale zur Steuerung vorhanden ist, kann das Mikro-Soundmodul dennoch mit dem DC-Car®-Decoder gesteuert werden. Dazu werden entweder beliebige Schaltausgänge bzw. der MF1 für das geschwindigkeitabhängige Motorgeräusch verwendet. Für den Motorsound muss am DC-Car-Decoder die CV20 auf „1“ gesetzt werden.

Zusatzsounds mit Schaltausgang bedienen

Wenn keine Digitalzentrale zur Steuerung vorhanden ist und nur die Zusatzsounds (Hupe, Martinhorn etc.) benötigt werden, kann man das Mikro-Soundmodul auch mit Schaltausgängen des DC-Car®-Decoder ansteuern.

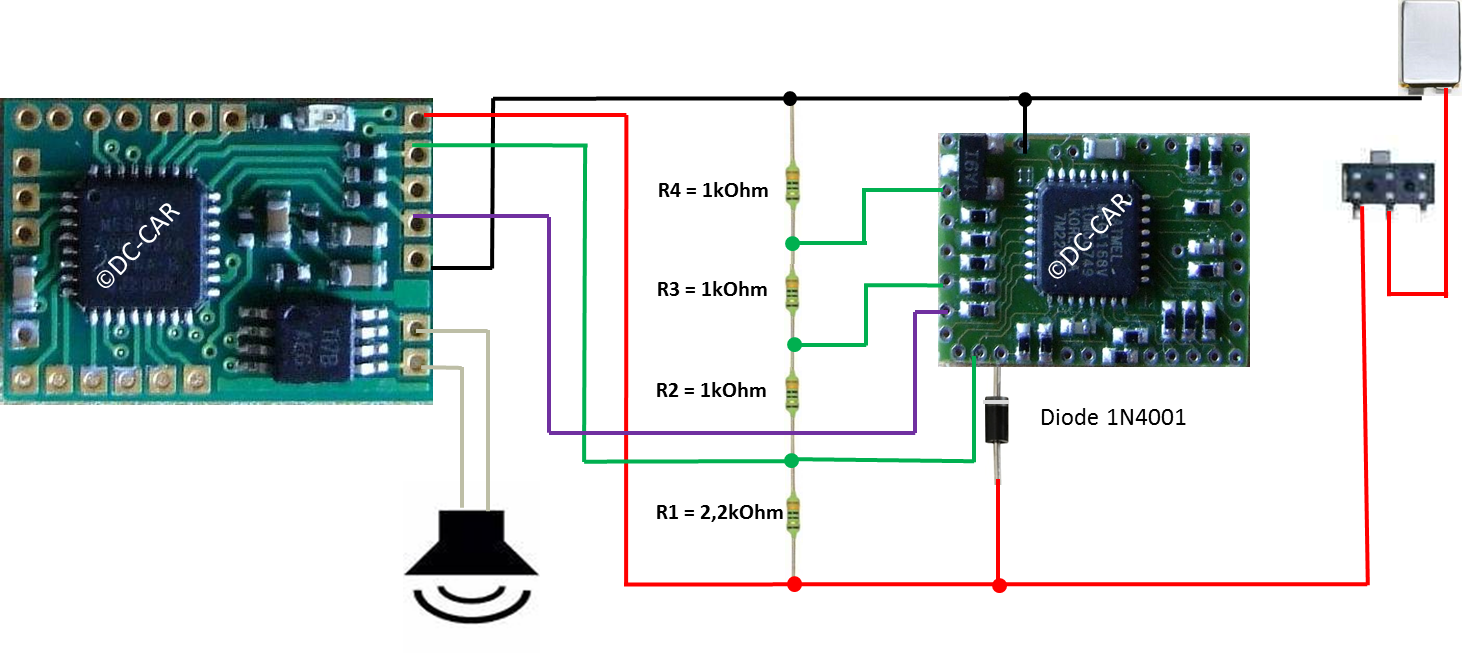

Dazu wird mit einfachen Mitteln ein Spannungsteiler aufgebaut, welcher dann durch die unterschiedlichen Spannungspotentiale den Proportionskanal 3 des Mikro-Soundmoduls ansteuert und damit den gewünschten Zusatzsound auslöst. Beispielsweise mit dem Soundausgang, Licht 2, Licht 3 usw.

Nun kann mittels Funktionsbaustein oder auch durch den Decoder selbst (z.B. Aktivierung des Soundausgang) der jeweilige Sound aus dem TBS abgerufen werden.



Bedienung: Die Bedienung erfolgt massegesteuert, das heißt durch einschalten eines beliebigen Funktionsausgangs wird der zugeordnete Soundslot des Mikro-Soundmoduls aktiviert. Der DC-Car-Decoder muss dazu nicht weiter konfiguriert werden.

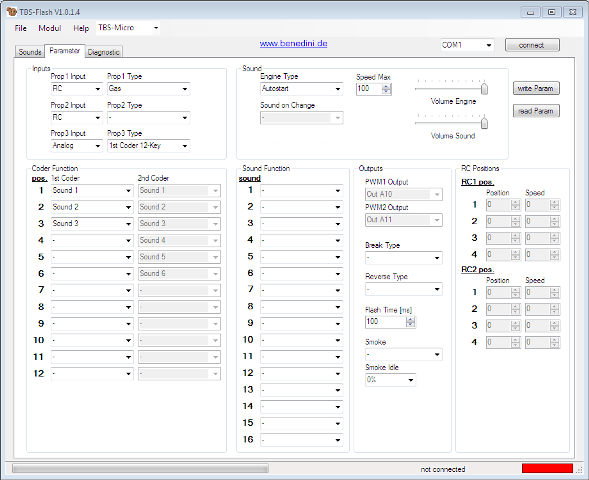

Konfiguration Mikro-Soundmodul:

Prop1 input: RC
Prop1 Type: Gas

Prop3 input: analog
Prop3 Type: 1st Coder 12key

Engine Type = Autostart

tbs_analog

Konfiguration DC-Car-Decoder:
CV 20 = 1
CV 21 = 128
CV 114 = 1

Einlernprozedur Mikro-Soundmodul:
01.) Alles anschließen
02.) Einlernbrücke schließen
03.) Kurz warten
04.) Fahrstufe 1 wählen
05.) 1x piepen
06.) Fahrstufe 28 wählen
07.) 1x piepen
08.) R-Wert für Sound 1 anschließen
09.) piepen
10.) R-Wert für Sound 2 anschließen
11.) piepen
12.) usw….

Nach der gesamten Prozedur muss die CV 114 unbedingt auf 0 gesetzt werden!

Motorsound mit Autostart

(optional Zusatzsounds massegesteuert schalten)

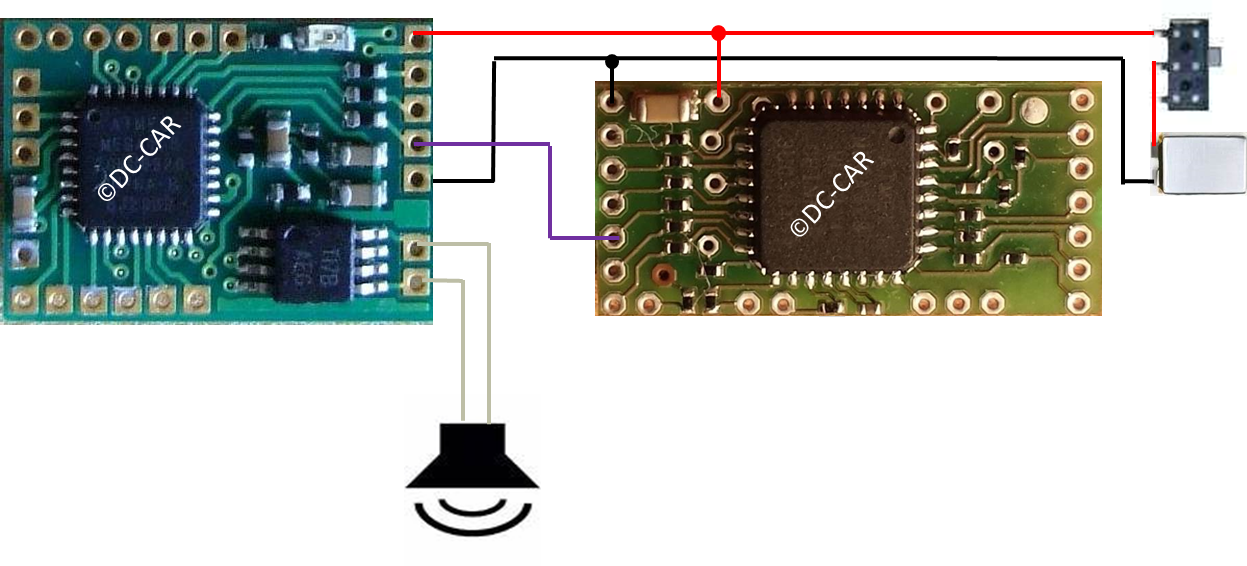

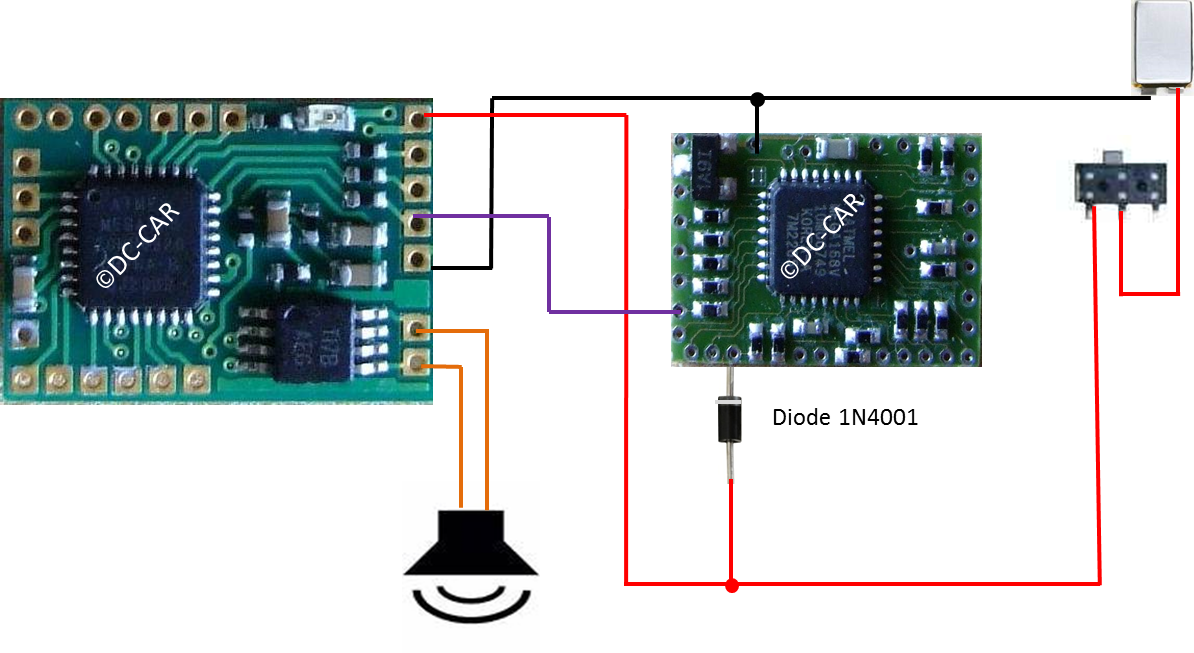

Wenn nur das geschwindigkeitabhängie Motorgeräusch benötigt wird, muss nur der MF1-Ausgang des DC-Car-Decoder mit dem Prop1-Eingang des Mikro-Soundmoduls verbunden werden. Die CV20 am DC-Car-Decoder muss auf „1“ gesetzt werden. Im Anschluss erfolgt das Einlernen wie oben beschrieben, nur dass in diesem Fall die Punkte ab 8. entfallen.
Schalten Sie dazu einfach nach dem Einlernen das Mikro-Soundmodul kurz aus und dann wieder ein.
Das Motorgeräusch startet in diesem Fall sofort nach dem Losfahren. Nach ca. 20 Sekunden Leerlauf im Stand schaltet sich das Motorgeräusch von allein ab, der Motor geht aus. Sie benötigen in diesem Falle keinerlei zusätzliche Hardware oder Steuerungselemente.

tbs_motor_dc07

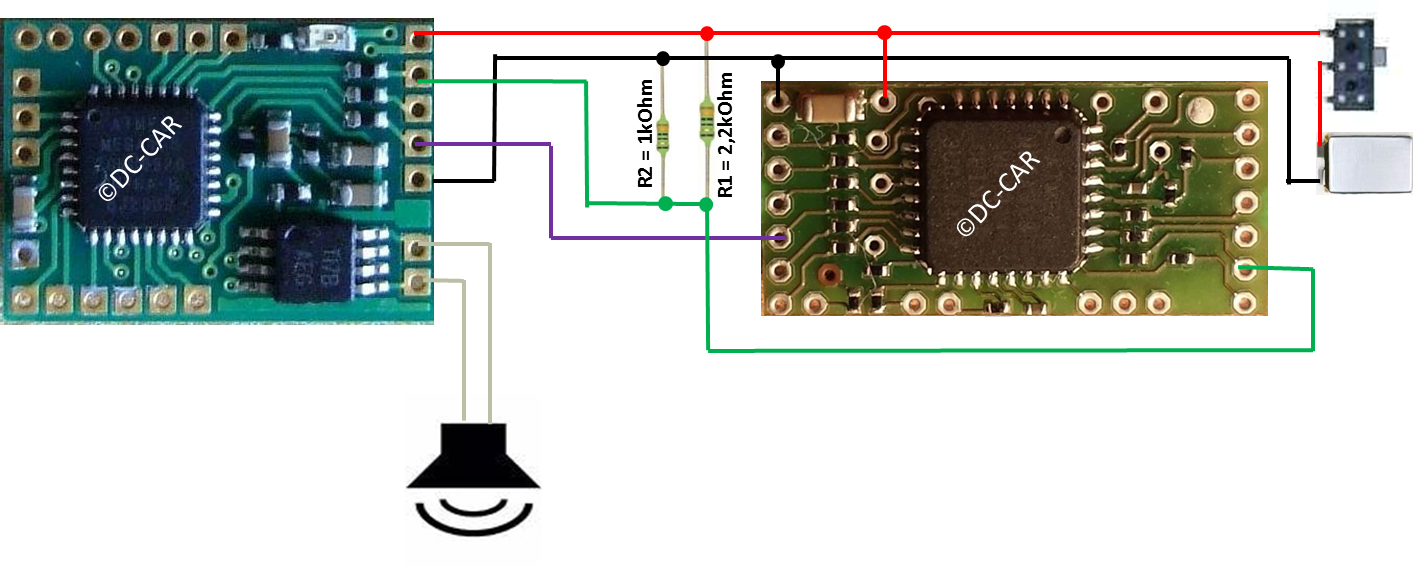

Motorsound mit Autostart sowie Zusatzsounds mit Schaltausgang bedienen

Diese Bedienmöglichkeit ist eine Kombination aus den beiden oberen Varianten.
