Infrarot Sende – Empfangsstrecke

Um die Daten der Sende-LED zu empfangen, ist ein Fototransistor notwendig. Auch hier könne Sie auf die bewährten DC-Car Bauelemente zurückgreifen. Verwenden Sie einfach einen Fototransistor der DC-Car-Abstandsteuerung. Dieser kann gut getarnt am Fahrbahnrand montiert werden.

Es eignen sich dazu beispielsweise Bäume, Sträucher, Gebäude, abgeparkte Fahrzeuge oder Leitpfosten.

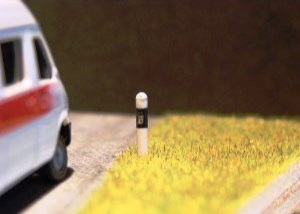

Diese Leitpfosten (Bild rechts) können Sie anschlussfertig bei mir beziehen.

Die Entfernung zwischen der Sendediode und dem Fototransistor sollte 5cm nicht überschreiten. Damit wird auch bei hohen Geschwindigkeiten eine zuverlässige Übertragung gewährleistet. Der Fototransistor wird mit beiden Kabeln am DC-Car-XT-Modul angeschlossen.



Es gibt verschiedene Möglichkeiten und Ansätze, wie man die Sende-Empfangsstrecke gestaltet. Beispielsweise kann man die IR-LED an der Fahrzeugunterseite montieren und den Fototransistor in der Fahrbahn verstecken. Vorteil dieser Montageart ist, dass im Moment der Auswertung Fremdlichteinflüsse nahezu ausgeschlossen werden können, da das Fahrzeug den Fototransistor ja komplett abdeckt. Nachteil ist, dass durch Staub, Verunreinigungen etc. der Fototransistor verdeckt werden kann. Außerdem muss die Sende-LED sehr genau positioniert werden, weil Aufgrund der geringen Distanz eine Steuerung nur bedingt möglich ist.

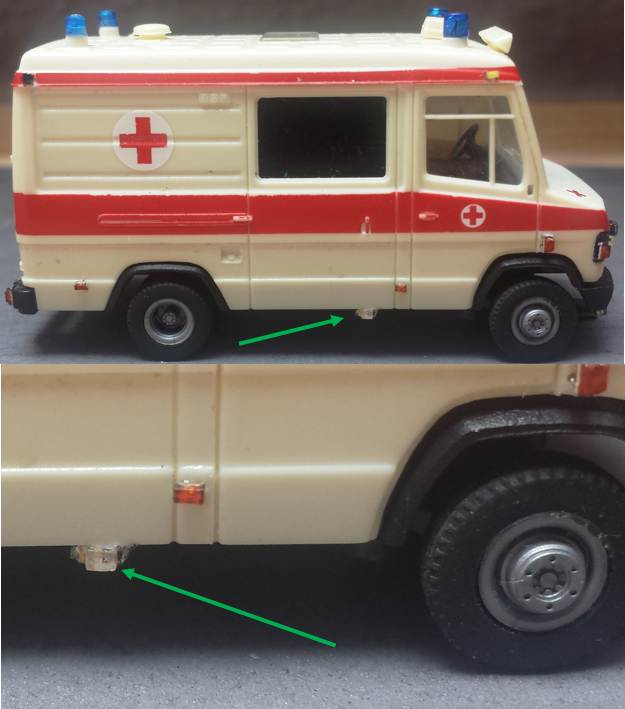

Eine andere  Variante ist die Montage zur rechten Fahrzeugseite hin seitlich abstrahlend.


Bei Anlagen mit Linksfahrbetrieb sollte die Montage natürlich auf der linken Seite stattfinden.

Durch den größeren Abstand zwischen Sender und Empfänger ist die Toleranz bei der Montagehöhe deutlich größer und der Einbau damit leichter zu bewerkstelligen.
