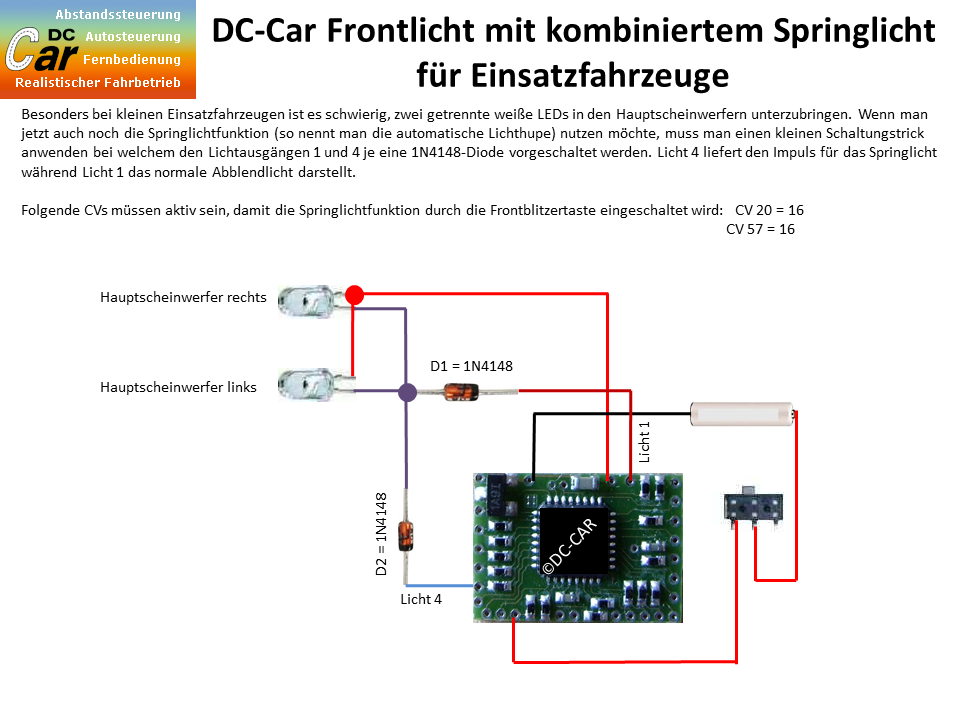

Verdrahtungsschema kombiniertes Fahr- und Springlicht bei Einsatzfahrzeugen

Besonders bei kleinen Einsatzfahrzeugen ist es schwierig, zwei getrennte weiße LEDs in den Hauptscheinwerfern unterzubringen. Wenn man jetzt auch noch die Springlichtfunktion (so nennt man die automatische Lichthupe) nutzen möchte, muss man einen kleinen Schaltungstrick anwenden bei welchem den Lichtausgängen 1 und 4 je eine 1N4148-Diode vorgeschaltet werden. Licht 4 liefert den Impuls für das Springlicht während Licht 1 das normale Abblendlicht darstellt.

Folgende CVs müssen aktiv sein, damit die Springlichtfunktion durch die Frontblitzertaste eingeschaltet wird:

CV 20 = 16

CV 57 = 16
