Verdrahtungsschema Seitenbegrenzungsleuchten mit kombinierten Blinklicht

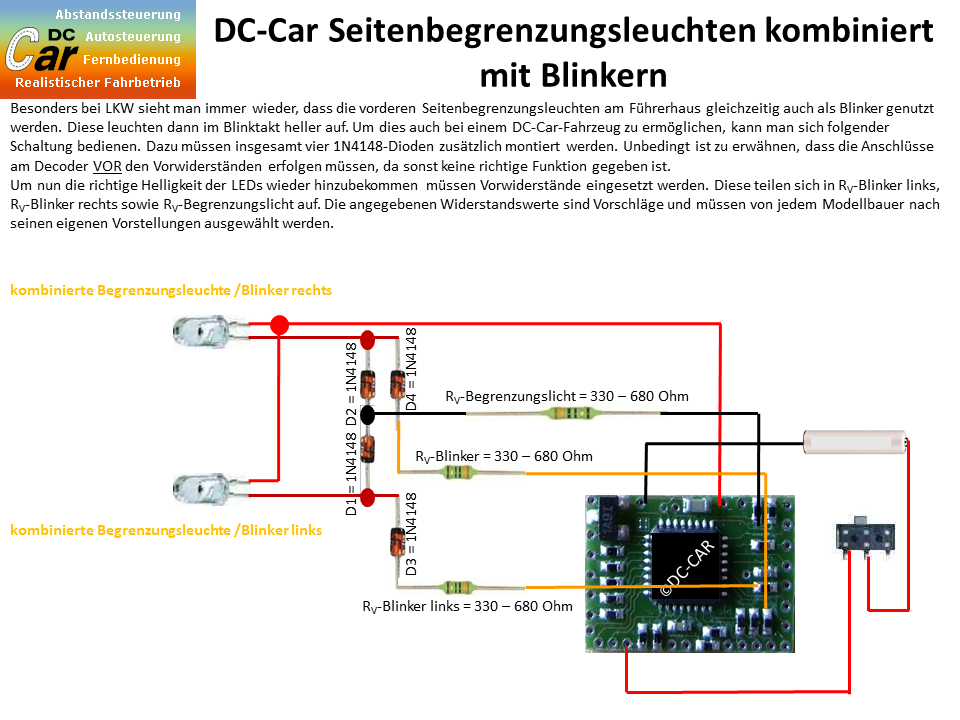

Besonders bei LKW sieht man immer wieder, dass die vorderen Seitenbegrenzungsleuchten am Führerhaus gleichzeitig auch als Blinker genutzt werden. Diese leuchten dann im Blinktakt heller auf. Um dies auch bei einem DC-Car®-Fahrzeug zu ermöglichen, kann man sich folgender Schaltung bedienen. Dazu müssen insgesamt vier 1N4148-Dioden zusätzlich montiert werden. Unbedingt ist zu erwähnen, dass die Anschlüsse am Decoder VOR den Vorwiderständen erfolgen müssen, da sonst keine richtige Funktion gegeben ist.

Um nun die richtige Helligkeit der LEDs wieder hinzubekommen müssen Vorwiderstände eingesetzt werden. Diese teilen sich in RV-Blinker links, RV-Blinker rechts sowie RV-Begrenzungslicht auf. Die angegebenen Widerstandswerte sind Vorschläge und müssen von jedem Modellbauer nach seinen eigenen Vorstellungen ausgewählt werden.
