Anbindung an ein Rückmeldesystem oder PC mit Software

Um die vom XT-Modul empfangenen Daten in einen Rückmeldebus bzw. PC zur Weiterverarbeitung zu geben, gibt es drei Möglichkeiten:



1.) Serieller Ausgang

– die empfangenen Daten werden als serielles Signal am Pin „Seriell“ ausgegeben

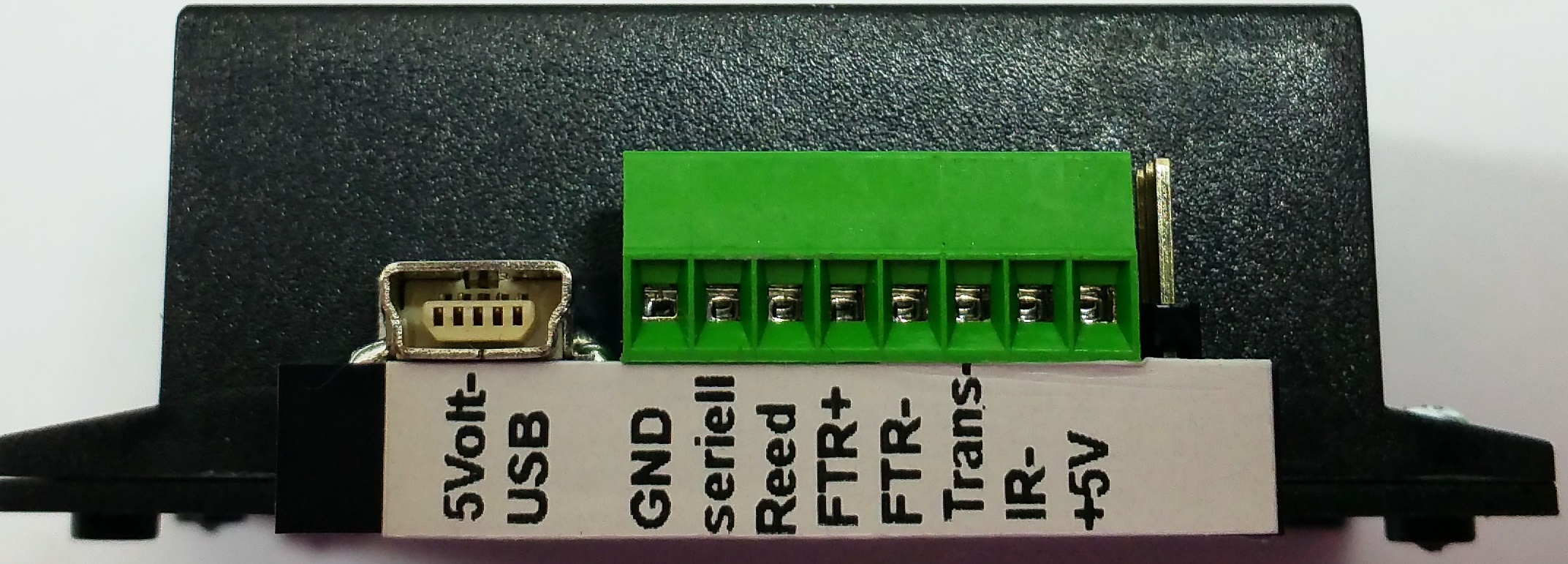

20150122_113041





2.) Schaltausgang

– der Schaltausgang kann mit dem Eingang eines Rückmeldedecoder (S88®, Loconet® etc.) verbunden und damit recht einfach weitere Schalt-

vorgänge bzw. die Visualisierung in einem Modelleisenbahnsteuerungsprogramm (z.B. WinDigipet®, Traincontroller®) erreicht werden







3.) binäres Signal

– Das XT-Modul stellt insgesamt 12 Ausgänge zur Verfügung, über welche die empfangene Fahrzeuggattung sowie die Fahrzeugnummer in

binärer Codierung ausgegeben werden. Ein gültiges Signal wird durch ein Prüfbit definiert und am Ausgang „gültig“ ausgegeben.

– Diese Ausgänge stellen ein Masse/GND-Signal zur Verfügung, was einen direkten Anschluss an den Schaltervorsatz eines Servodecoder ermöglicht.

– Wenn das XT-Modul auf „Lichtsteuerung“ konfiguriert ist, werden auf der Buchse „Fahrzeugnummer“ die Werte für Akku und Lichter ausgegeben.

– Der Wert für den Warnblinker setzt sich aus der Addition von Blinker links + Blinker rechts zusammen.



Anwendungsbeispiel:

Das Fahrzeug mit der Fahrzeugnummer 9 und Gattung 3 wird erkannt.

Es erfolgt an folgenden Ausgängen ein Signal:  Fahrzeugnummer Wert 1 + Wert 8; Gattung Wert 1+ Wert 2



Auswertung Fahrzeugnummer/Gattung

rm_bus_anschluss

Lichtauswertung

xt_binaer_licht
