Handsender

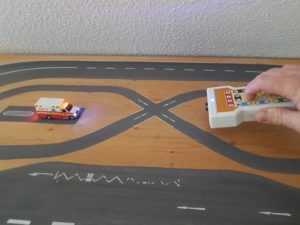

Der Handsender verbindet die Funktionalitäten eines Funktionsbaustein „SWITCH“ mit den Annehmlichkeiten einer Fernbedienung. Damit ist es möglich DC-Car® Modelle auch ohne stationäre Stromversorgung an beliebigen Orten mit all ihren Licht- und Fahrfunktionen zu steuern.
Um DC-Car® Modelle unkompliziert und schnell zu bedienen oder um Funktionen beim Bau von Fahrzeugen rasch zu testen, lohnt sich die Anschaffung eines Handsenders in jedem Fall.

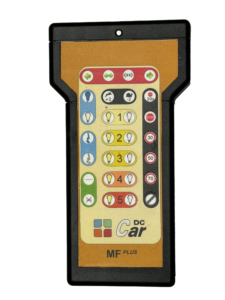

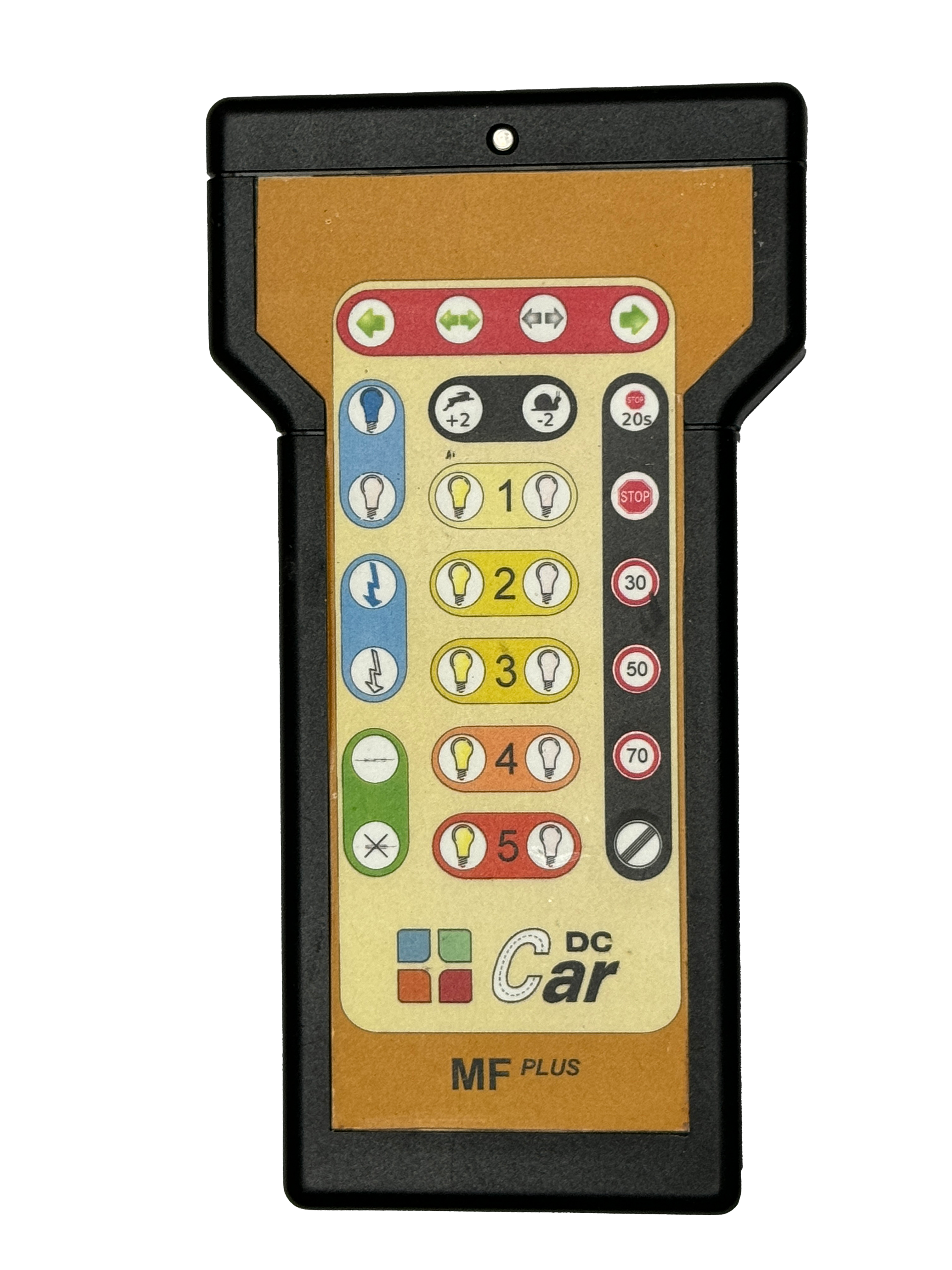

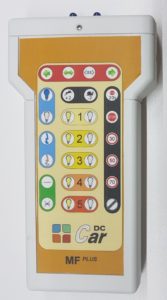

Handsender MF Plus

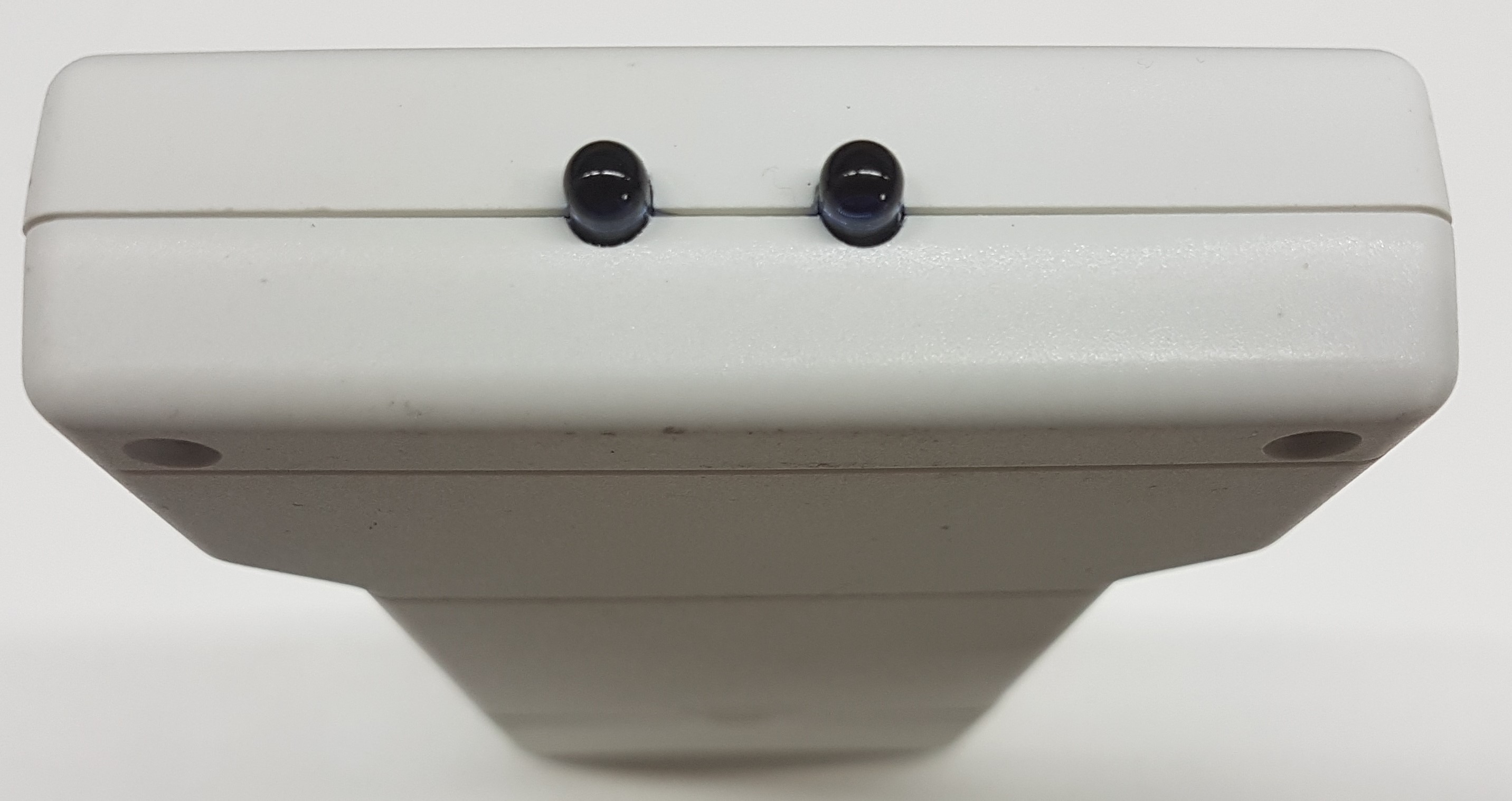

Über Tasten sind 28 Befehle erreichbar, welche der Handsender über zwei IR-LEDs ausgibt. Die Reichweite liegt bei ca. 100 cm.

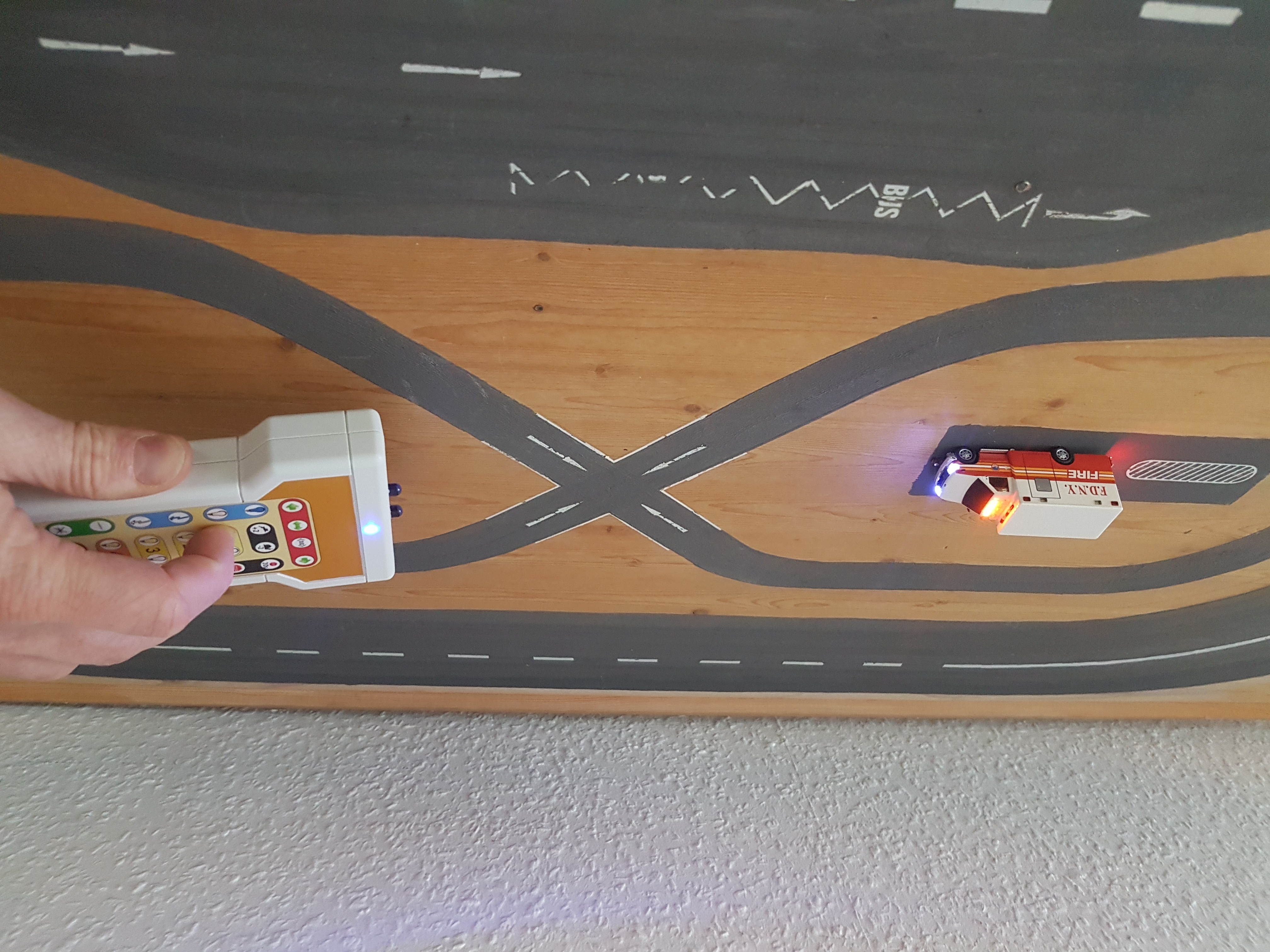

Es werden immer alle Fahrzeuge im Sichtbereich des Handsenders angesprochen.

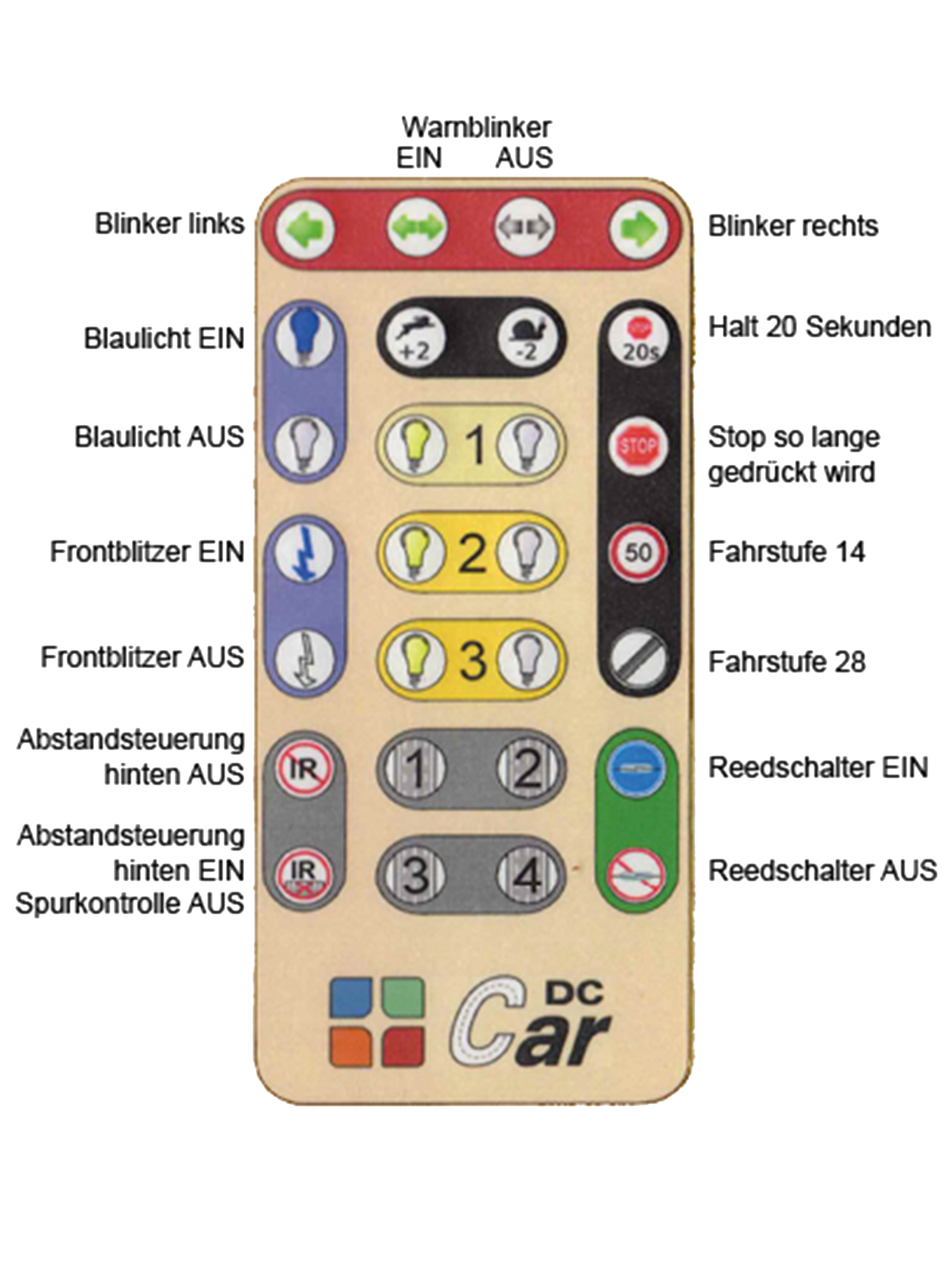

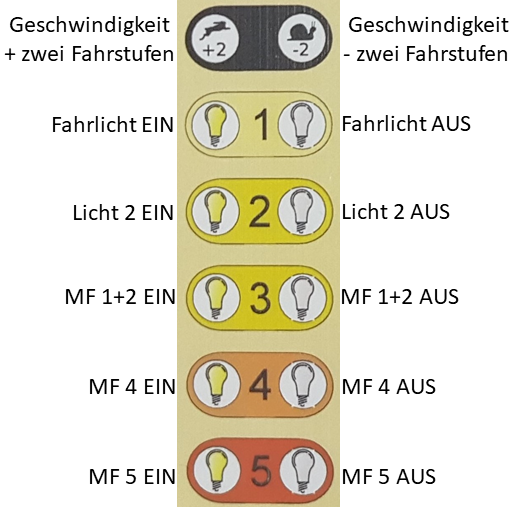

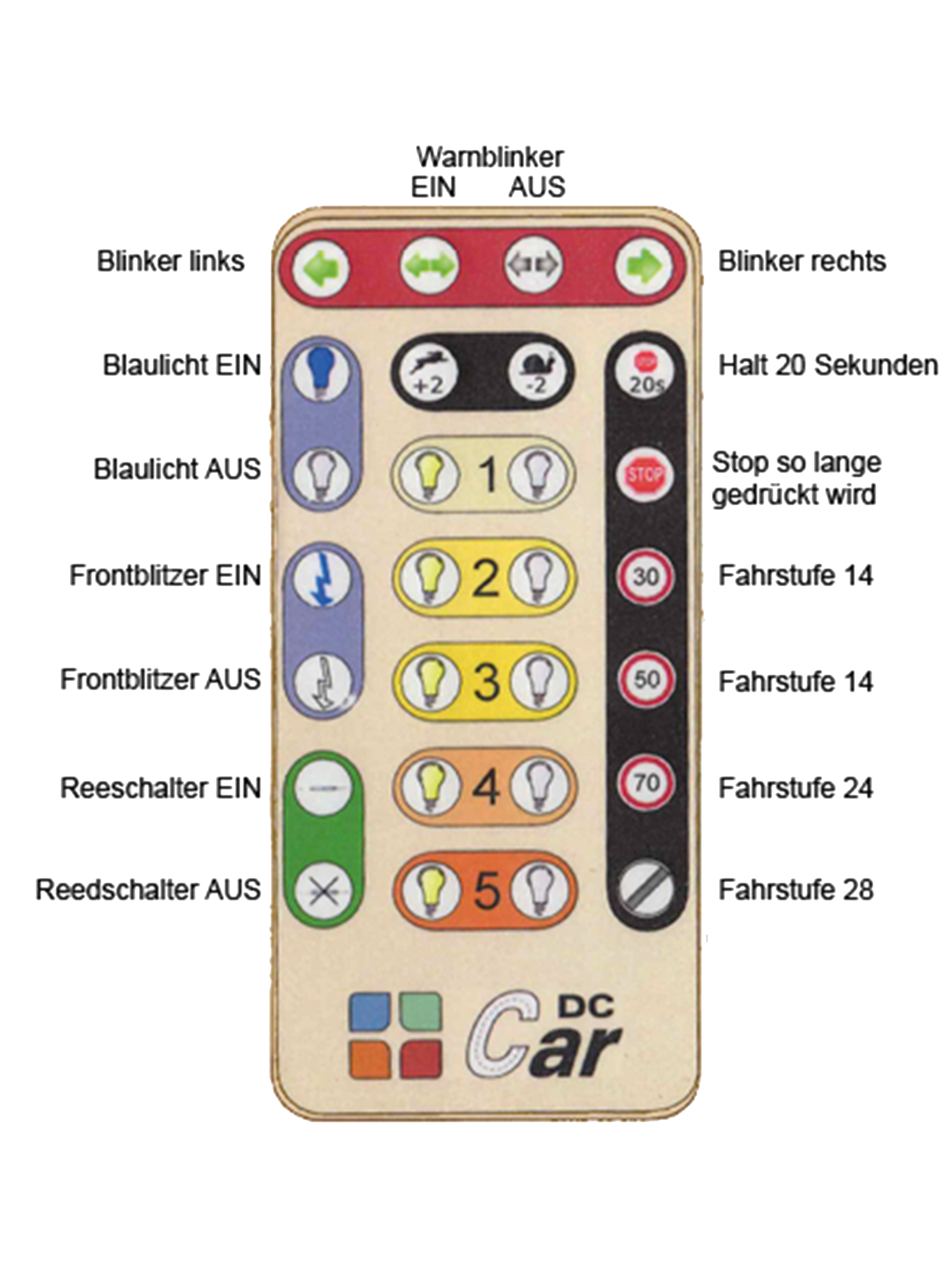

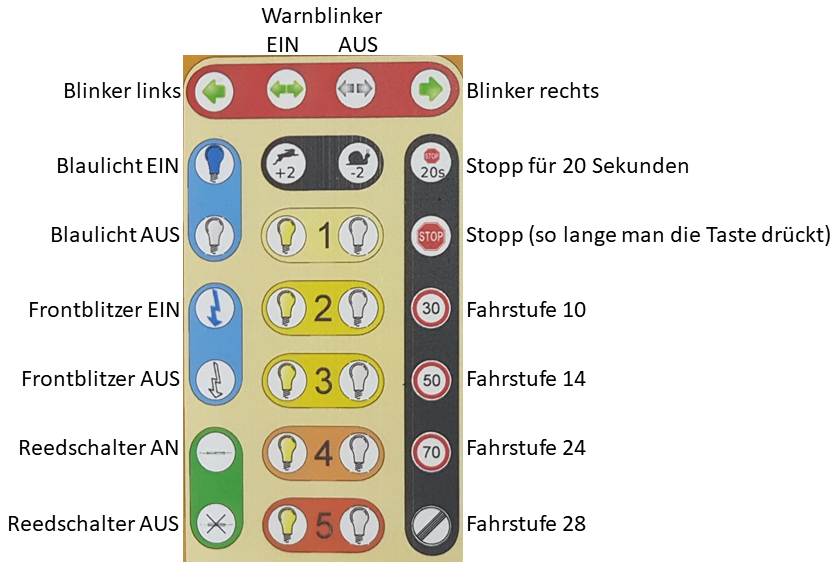

Auf diesen Abbildungen sind die einzelnen Funktionen zu erkennen, welche mit dem Handsender gesteuert werden können.

Da der Sender mit 800mAh NiMh-Akkus ausgerüstet ist, kann er sehr lange benutzt werden. Trotzdem muss er auch ab und zu aufgeladen werden. Dafür ist eine Gleichspannung zwischen 9-12 Volterforderlich. Das kann ein handelsübliches Steckernetzteil sein. Der Ladestrom ist mit einem Widerstand im Sender begrenzt.

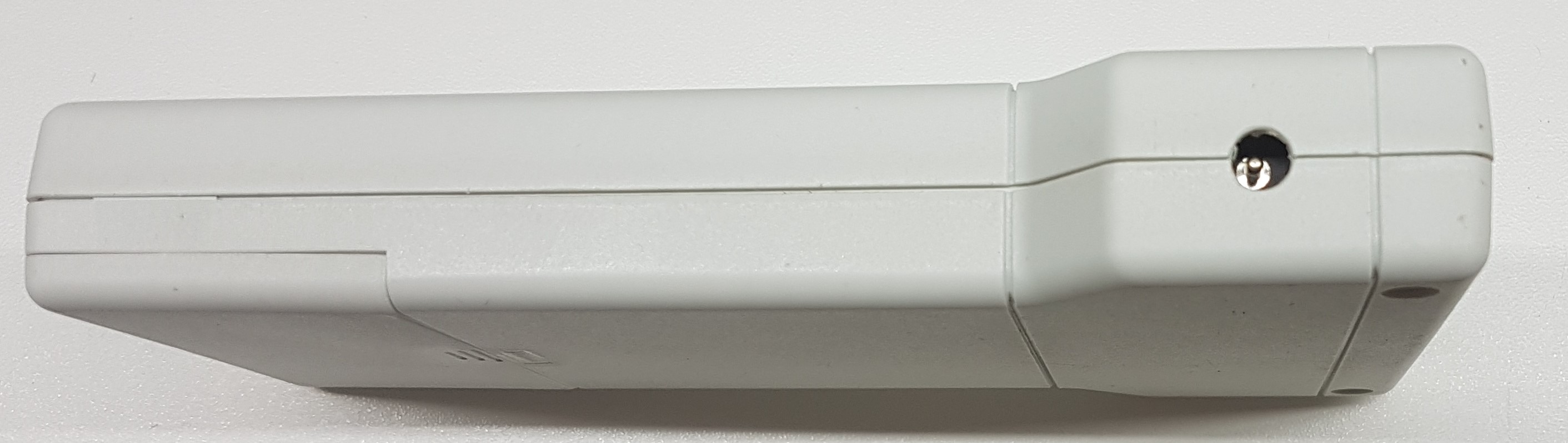

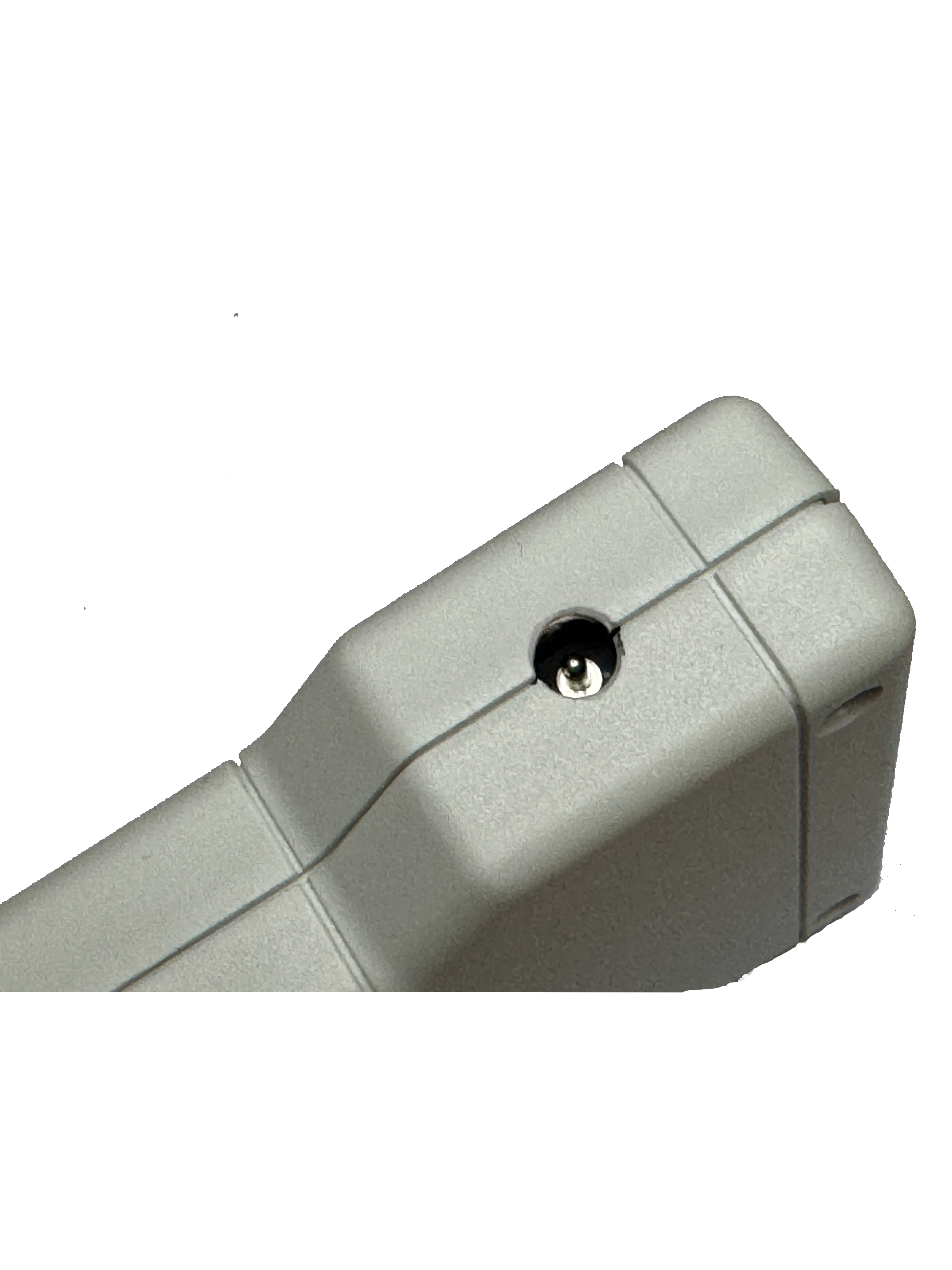

Die Polung der 5,5mm Rundstecker-Ladebuchse ist wie folgt: + Pol ist in der Mitte, Pol ist außen.

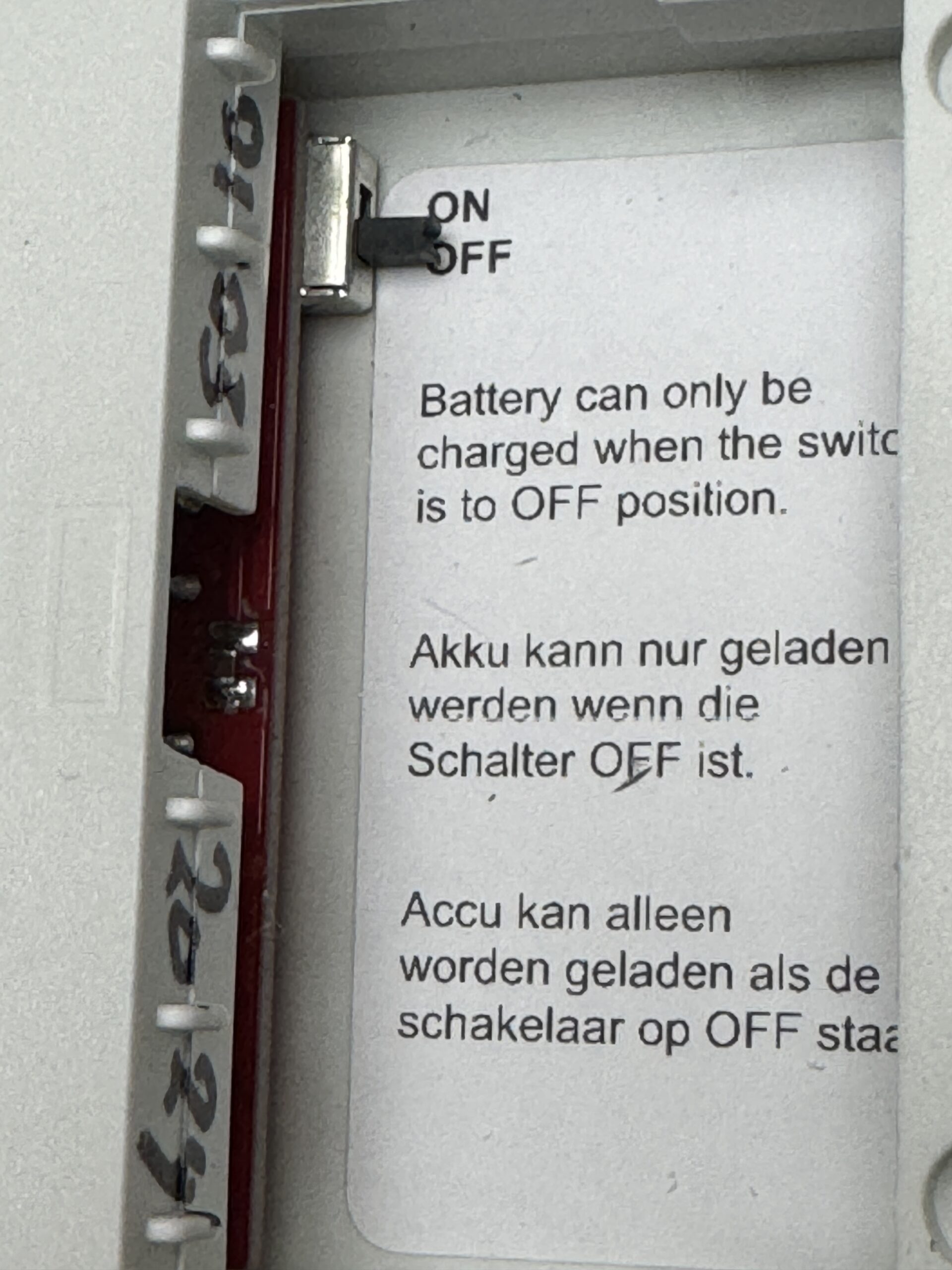

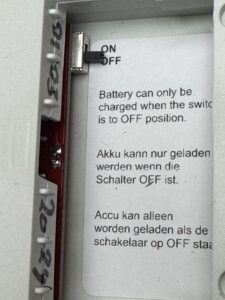

Zum Aufladen muss der Handsender ausgeschaltet werden. Dazu befindet sich unter der Klappe auf der Rückseite ein kleiner Schalter.

wichtiger Hinweis

Bitte beachten Sie, dass Funktionen denen eine Digitaladresse zugrunde liegt, wie zum Beispiel die Soundfunktionen des Micro-Soundmodul oder auch Servobefehle, mit dem Handsender nicht gesteuert werden können. Dies trifft auch für die Steuerung der Warntafel des Baustellendecoders zu, wie er in diesem Baustellenfahrzeuge eingebaut ist. Zur Steuerung dieser Funktionen sind entweder eine beliebige DCC-Zentrale oder ein speziell angefertigter Handsender notwendig.

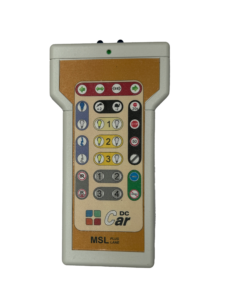

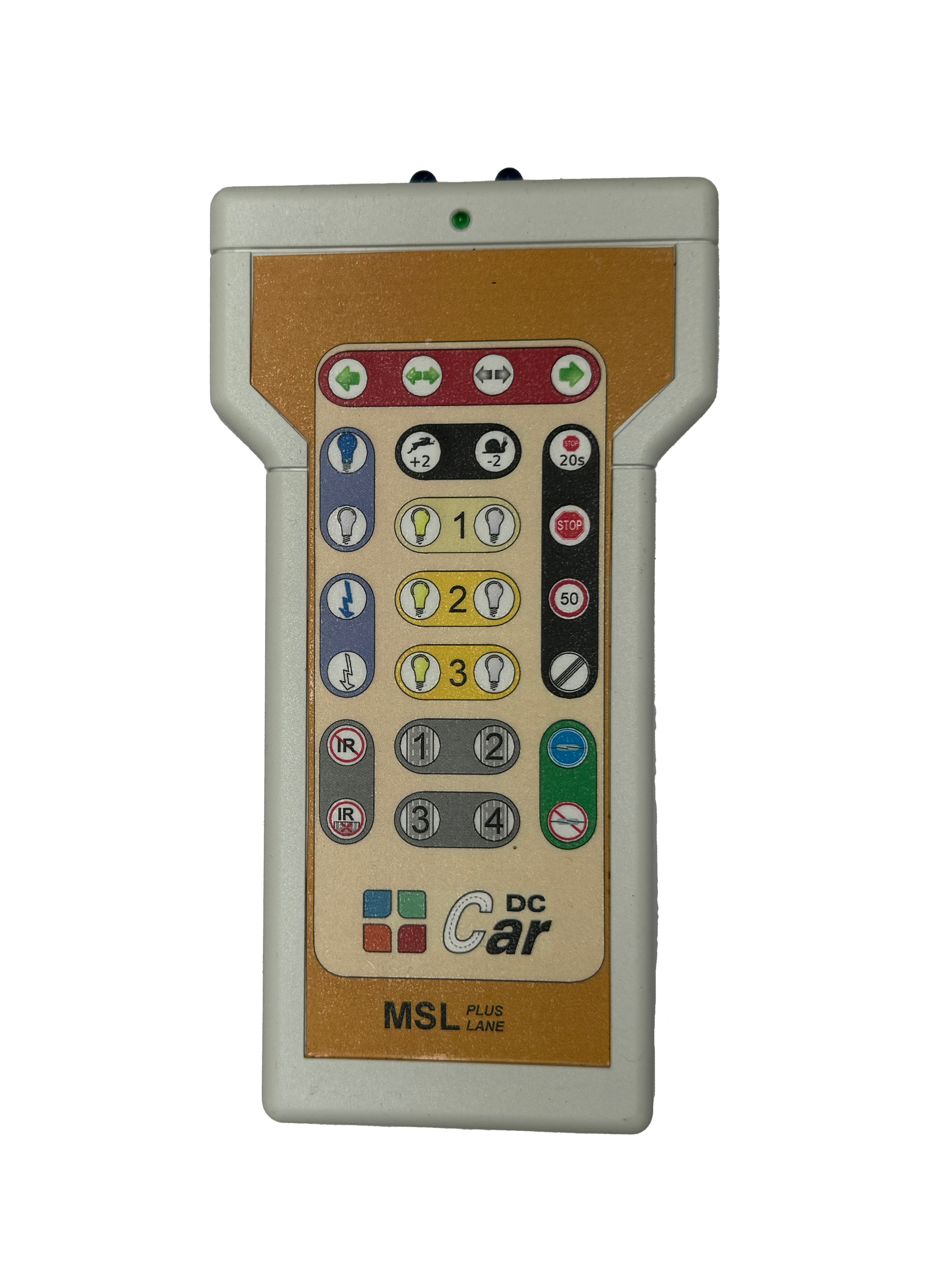

Handsender MSL

Seit Sommer 2023 ist für die Decodergeneration ab DC09 und DC10 die Funktion „lane control / Spurassistent“ verfügbar. Um den Fahrzeugen die jeweilige Fahrspur, welche für sie gütig ist, mitzuteilen, kann mit dem Funktionsbaustein MSL das jeweilige Fahrspurkommando einfach gesendet werden. Darüber hinaus können mit dem Handsender MSL auch die Standardfunktionen für die Beleuchtung und Geschwindigkeit geschaltet werden.

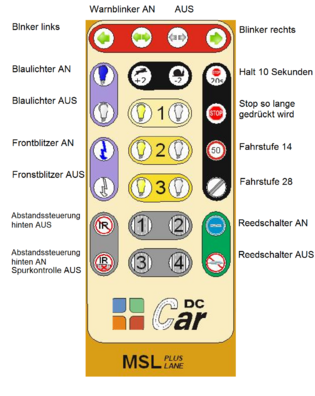

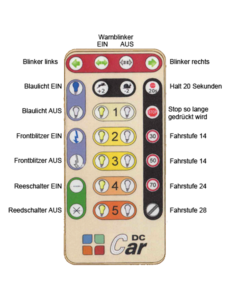

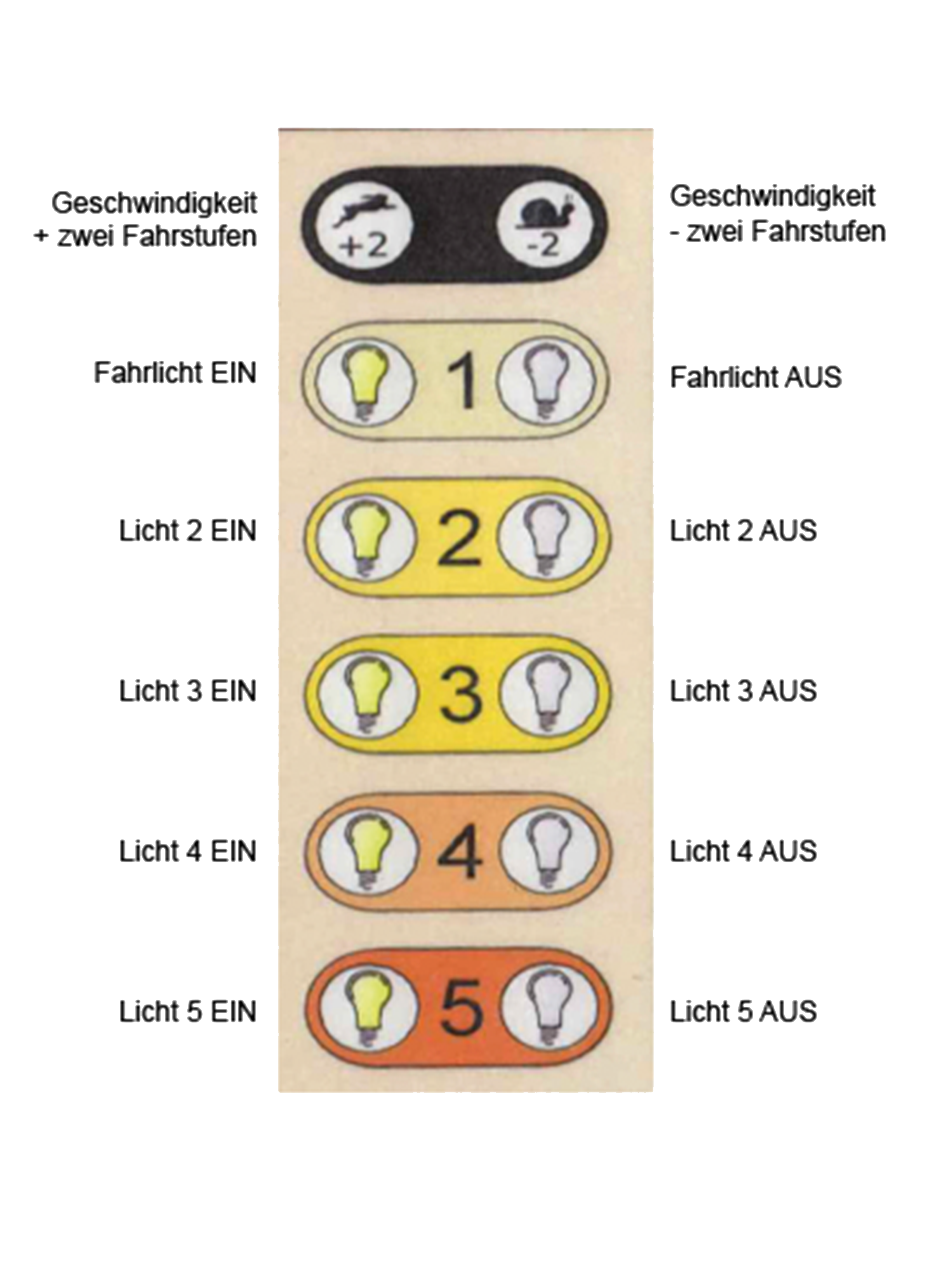

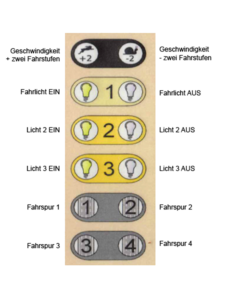

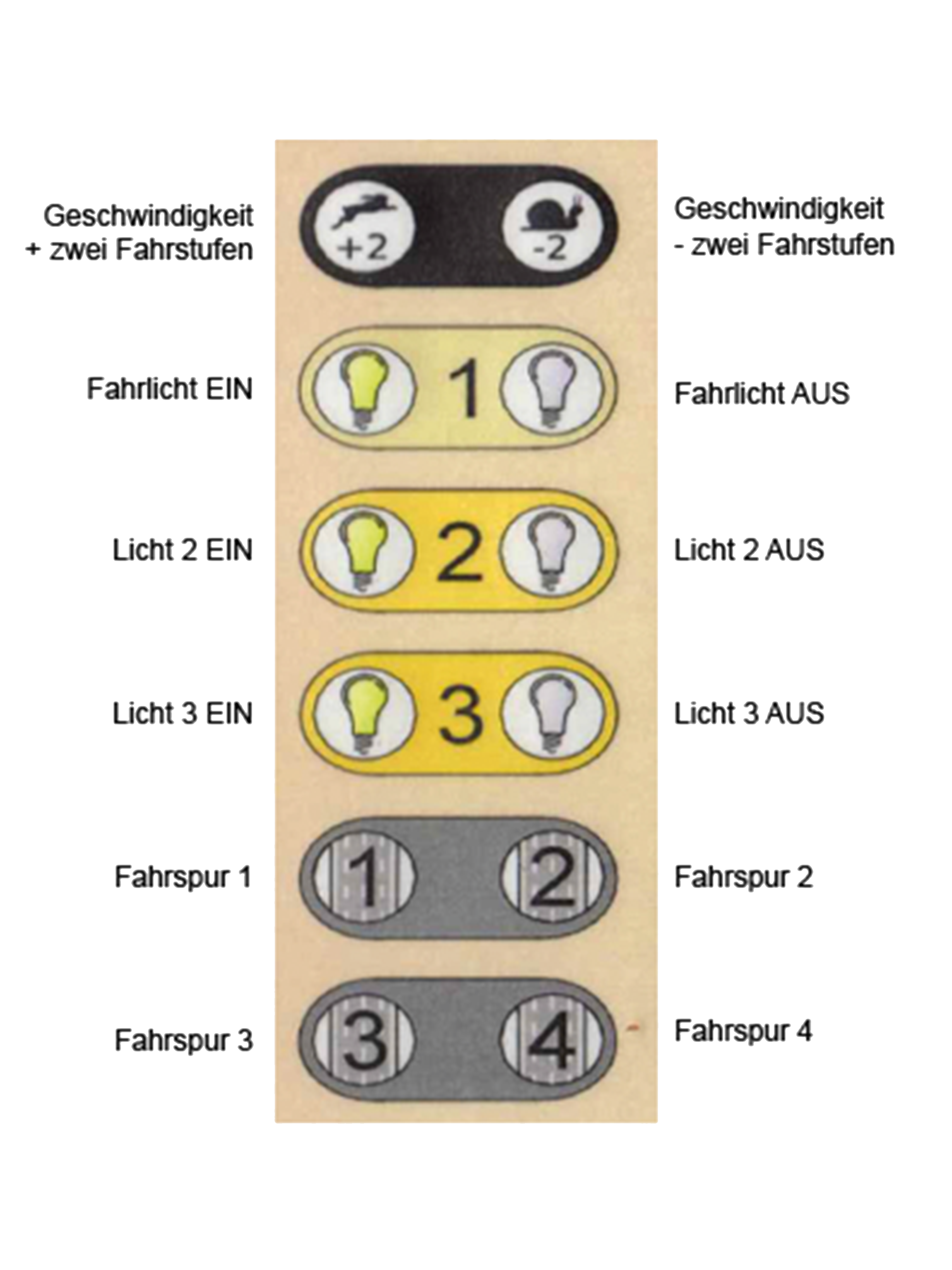

Die einzelnen Funktionen sind wie folgt aufgeteilt:

Zusatzfunktionen der Handsender MF Plus und MSL

LED Tester:

Der Ladeanschluss (5,5mm-Buchse) liefert umgekehrt einen geringen Strom, so dass LED´s damit gefahrlos getestet werden können. Beachten Sie bitte, dass ein Vorwiderstand der LED unbedingt vorgeschaltet werden muss.

Durchgangsprüfer:

Der Anschluss kann als Durchgangsprüfer benutzt werden. Die LED-Testfunktion bleibt erhalten, doch die LED am Sender zeigt Durchgang an.
So sind IR-LED leichter auf Funktion zu prüfen. Durchgang oder Kurzschluss werden mit der Prüflampe-LED angezeigt.

IR-Tester

In die Buchse kann ein Stecker mit einem Fototransistor eingesteckt werden. Die LED des Durchgangsprüfer glimmt, wenn Licht auf den Fototransistor fällt.
Die IR-Signale des DC-Car®-Systems können damit zu untersucht werden um festzustellen:

  • Strahlen die Abstands-LED am Fahrzeug?
  • Funktionieren die Strahler auf der Anlage?

Damit wird der Handsender zu einem vielseitigen Hilfsmittel für das DC-Car®-System.
