B10 Blitzermodul

Das B10-Blitzermodul ist für die Ansteuerung von Warntafeln gedacht, wie Sie etwa bei Schwerlastbegleitfahrzeugen zum Einsatz kommen

BF3_schild

Die Aufteilung der einzelnen Ausgänge stellt sich wie folgt dar:

  • 1x Dauerlicht, z.B. für dauerleuchtendes Warndreieck
  •  3fach-Lauflicht welches lauflichtartig von oben nach unten läuft und 3x komplett aufblinkt, z.B. für Ausrufezeichen
  •  2x alternierend auf- und abblendende Lichter, z.B. für weit sichtbare Warnlichter

Natürlich kann dieser Tiny auch für andere Anwendung verwendet werden.

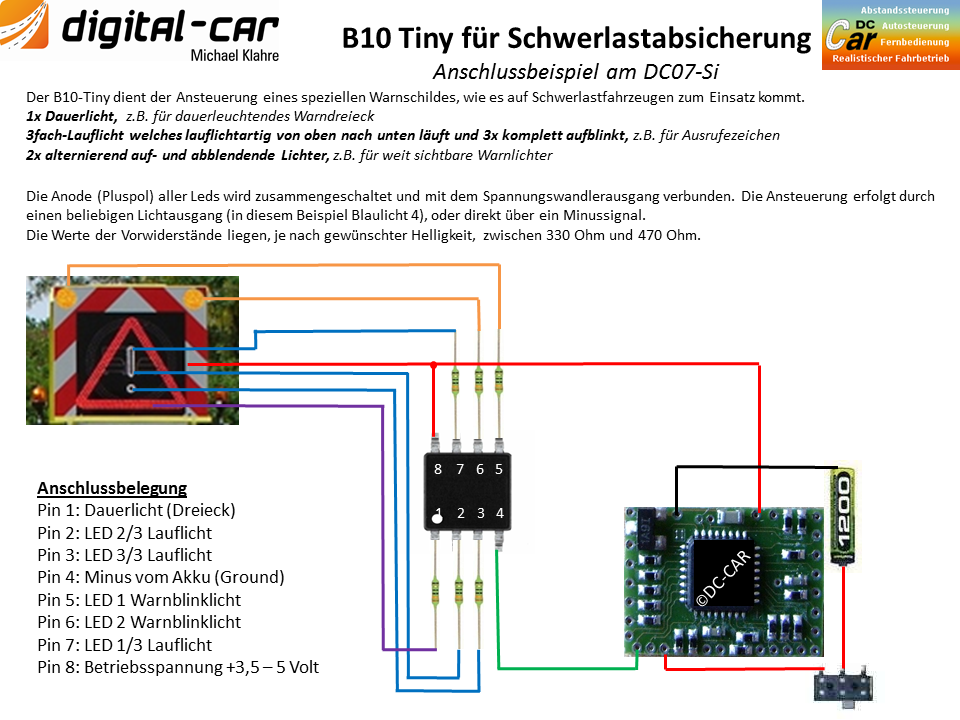

B10





Ein typisches Anwendungsbeispiel finden Sie hier:

20150423_094818

B3 Schwerlast-Begleitfahrzeug
